渦輪流量計產品原理

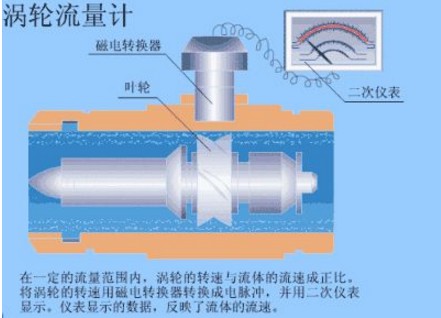

     渦輪流量計是利用懸置于液體中葉片的轉子或葉輪感受液體的平均流 速 而推 導 出被測流體的瞬 時流量和累計流量。從而實現流量測量目的。主要由傳感器和轉換器組成,信號輸出方式包括脈沖、模擬量或數字通信方式。

溫度補償：

     流體的體積隨溫度的變化而變化，一般來說,溫度升高,體積膨脹,流體的這種屬性稱為熱膨脹性,用熱膨脹率表示,不同流體具有不同的膨脹率，從試驗的數據來看，溫度變化對液體渦輪流量計的計量數影響有限。

整流器

渦輪流量計特性與管線內的速度分布有很大的關系,因此保證進人流量計的流體具有均勻的速度分布,是提高計量準確性的一個重要前提條件，因此研制的渦輪流量計內置了整流器，通過增加整流器,可以減少流量計前后直管段的長度,提高計量精度,減小體積和質量。

過濾器的作用：

液體渦輪流量計，主要是葉輪的轉動，傳輸信號到放大器，因此要考慮到流量計的長期穩定的運行，需要增加過濾器，隨著時間的變化，累積的雜質輝聚少成多，長期以往會卡住渦輪流量計的葉輪，影響測量精度和損壞也傳動軸。
